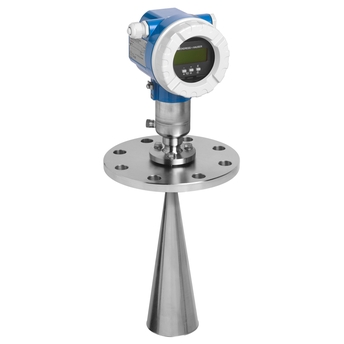

Name: Micropilot M FMR250
Brand: Endress+Hauser
Availability: InStock

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Nachfolger

F

L

E

X
Micropilot FMR57

Der Standardsensor für höchste Ansprüche bei der Füllstandsmessung in Schüttgütern
Weitere Informationen

Preise werden geladen

Preis zur Zeit nicht verfügbar

Preis nach login

Price on request

Preis wird aktiviert

Preis: Informationen zur Verfügung stellen

from CHF ??.-
F

L

E

X
Micropilot FMR67B

Höchste Performance auch in herausfordernden Anwendungen
Erfahren Sie mehr.

Preise werden geladen

Preis zur Zeit nicht verfügbar

Preis nach login

Price on request

Preis wird aktiviert

Preis: Informationen zur Verfügung stellen

from CHF ??.-

Perfekt für Basisanwendungen
Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Optimierter Leistungsumfang für Standardanwendungen
Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Maximaler Leistungsumfang für breiten Einsatzbereich
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Was ist FLEX?

Höchster Nutzen durch Spezialisierung auf Anwendung
Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

Was ist FLEX?

FLEX Auswahl	Leistungsumfang	Einfache Auswahl
F L E X Fundamental Auswahl Perfekt für Basisanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen	Leistungsumfang	Einfache Auswahl
F L E X Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle	Leistungsumfang	Einfache Auswahl
F L E X Xpert Auswahl Herausragende Leistung für besondere Anwendungen	Leistungsumfang	Einfache Auswahl Variabel

Mehr zur FLEX Auswahl

Merkmal / Anwendung

Berührungslosen Messung von Füllständen in pulverförmigen bis stückigen Schüttgütern. Füllstandmessung in hohen Silos mit stark staubenden Schüttgütern, z.B. Zement, Rohmehl oder Futtermittel. Anwendungen mit stark abrasiven Schüttgütern, wie z.B. Eisenoxyd / Klinker.
Spezialitäten

Spülluftanschluss
Versorgung / Kommunikation

2-wire (HART / PROFIBUS PA / FOUNDATION Fieldbus)
Frequenz

K-Band (~ 26 GHz )
Antenne

Parabol DN200, DN250
Horn DN80, DN100
Genauigkeit

±15 mm (oder 0,04% vom Messbereich; der grössere Wert gilt)
Umgebungstemperatur

-40 °C...+80 °C
Prozesstemperatur

-40 °C...+200 °C
Prozessdruck / max. Überlastdruck

Vakuum...16bar
Prozessseitige Hauptmaterialien

PEEK, 1.4435, 1.4404, 316L
Prozessanschluss

Gewinde:
R1 1/2", NPT1 1/2
Flansch:
DN80, DN 100
ASME 3", 4"
JIS 80A, 100A
UNI DN100/4"...DN250/10"
Blockdistanz

Antennenlänge + 400mm
Max. Messdistanz

70 m
Kommunikation

4...20 mA HART
PROFIBUS PA
FOUNDATION Fieldbus
Zertifikate / Abnahmen

ATEX, FM, CSA, NEPSI
SIL
Geräteoptionen

getrennte Anzeige
Antennenverlängerung 250 mm/ 10" or 450 mm/18"
Ausrichtvorrichtung (+/-15°)
Anwendungsgrenzen

Dk < 1,6
Reduktion des max. möglichen Messbereiches durch:
Medien mit schlechten Reflexionseigenschaften
Schüttkegel
extrem lockere Oberfläche von Schüttgütern, z.B. Schüttgut mit niedrigem Schüttgewicht bei pneumatischer
Befüllung
Ansatzbildung, vor allem von feuchten Produkten

Filter

Downloads nach Seriennummer suchen

Konfigurieren, um die CAD-Zeichnungen dieses Produkts herunterzuladen

Konfiguration

88 Dokumente

Betriebsanleitung (BA)

Micropilot M FMR250 FOUNDATION Fieldbus Betriebsanleitung

Betriebsanleitung (BA)

Deutsche Version - 07/2010

New version available in English

Kontinuierliche und berührungslose Füllstandmessung in Schüttgütern.
Preiswerte 4...20mA - Zweidrahttechnik.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
30/07/2010
18/05/2009
30/06/2007

Sprache:	Deutsch
Version:	30/07/2010
Dateigröße:	5.5 MB
Dateiname:	BA336FDE_0310.pdf

Betriebsanleitung (BA)

Micropilot M FMR240, 244, 245, 250 HART, PROFIBUS PA, FOUNDATION Fieldbus Beschreibung der Gerätefunktionen

Betriebsanleitung (BA)

Deutsche Version - 08/2006

New version available in English

Kontinuierliche und berührungslose Füllstandmessung.
Preiswerte 4...20 mA - Zweidrahttechnik.
Geeignet für den Einsatz im Ex-Bereich.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
03/08/2006
31/01/2006
21/11/2005
01/08/2004

Sprache:	Deutsch
Version:	03/08/2006
Dateigröße:	1.8 MB
Dateiname:	BA291FDE.pdf

Kurzanleitung (KA)

Micropilot II/M - exchange of housing F12

Kurzanleitung (KA)

Englische Version - 04/2021

New version available in English

Micropilot II/M - exchange of housing F12

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
15/04/2021

Sprache:	Englisch
Version:	15/04/2021
Dateigröße:	194.9 KB
Dateiname:	KA00556F00_A2.pdf

Kurzanleitung (KA)

Micropilot M FMR250 Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 12/2009

New version available in English

Kontinuierliche und berührungslose Füllstandmessung in Schüttgütern.
Preiswerte 4...20mA - Zweidrahttechnik.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
31/12/2009

Sprache:	Deutsch
Version:	31/12/2009
Dateigröße:	1.2 MB
Dateiname:	KA1017FDE_1209.pdf

Kurzanleitung (KA)

Micropilot M FMR250 Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 12/2009

New version available in English

Kontinuierliche und berührungslose Füllstandmessung in Schüttgütern.
Preiswerte 4...20mA - Zweidrahttechnik.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
31/12/2009

Sprache:	Deutsch
Version:	31/12/2009
Dateigröße:	1.2 MB
Dateiname:	KA1016FDE_1209.pdf

Kurzanleitung (KA)

Micropilot M FMR250 Kurzanleitung

Kurzanleitung (KA)

Deutsche Version - 12/2009

New version available in English

Kontinuierliche und berührungslose Füllstandmessung in Schüttgütern.
Preiswerte 4...20mA - Zweidrahttechnik.

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
31/12/2009

Sprache:	Deutsch
Version:	31/12/2009
Dateigröße:	1.2 MB
Dateiname:	KA1015FDE_1209.pdf

Kurzanleitung (KA)

Micropilot M FMR240, FMR244, FMR245, FMR250 Kurzanleitung / Brief operating instructions

Kurzanleitung (KA)

Englische Version - 08/2006

New version available in English

Micropilot M FMR240, FMR244, FMR245, FMR250
Kurzanleitung / Brief operating instructions

Andere Sprachen und Versionen auswählen und Details anzeigen Auswahl und Details ausblenden

	EN	DE
01/08/2006
24/11/2005
30/07/2004

Sprache:	Englisch
Version:	01/08/2006
Dateigröße:	117.8 KB
Dateiname:	KA235FA2.pdf

Mehr Ergebnisse laden

Filter

Ersatzteile nach Nummer in Zeichnung suchen

60 spare parts & accessories

Stecker 3-polig, M12, Dichtung

weitere Teile

Bestellcode

52020763
Set of screws housing F12/T12/F23

Gehäuse/Gehäuse Zubehör

Zeichnungsnummer

Bestellcode

12

535720-9020
Cover F12/T12 Alu, coated, gasket

Abdeckung

Zeichnungsnummer

Bestellcode

20

517391-0011
Cover T3/T12 Alu, coated, gasket

Abdeckung

Zeichnungsnummer

Bestellcode

25

518710-0020
Deckel F12/T12 Alu,Sichtscheibe,Dichtung

Abdeckung

Zeichnungsnummer

Bestellcode

20

52005936
Deckel Anschlussraum F12/F23

Abdeckung

Zeichnungsnummer

Bestellcode

11

52006026
Deckel Anschlussraum F12/F23, FHX40

Abdeckung

Zeichnungsnummer

Bestellcode

11

52019062
Abdeckhaube Gehäuse T12

Abdeckung

Zeichnungsnummer

Bestellcode

11

52005643
O-Ring 113,9x3,63 EPDM, 5 Stück

weitere Teile

Bestellcode

71092209
Klemmenmodul 4-polig, HART, 2-Draht

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52006197
Klemmenmodul 4-polig, PA, FF

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52012156
Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52013302
Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52013303
Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52018949
Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP

Klemmenmodul

Zeichnungsnummer

Bestellcode

35

52018950
Anzeige-/Bedienmodul VU331, Version 2

Display

Zeichnungsnummer

Bestellcode

40

52026443
Parabol Reflektor 197x25, 316L

Antennenmodul

Zeichnungsnummer

Bestellcode

55

52025233
Horn FMR250/540, 100mm/4",Länge 430mm,VA

Antennenmodul

Zeichnungsnummer

Bestellcode

55

71020169
Parabol Reflektor 173x60, 316L

Antennenmodul

Zeichnungsnummer

Bestellcode

55

71090287
Parabol Reflektor 236x88, 316L

Antennenmodul

Zeichnungsnummer

Bestellcode

55

71090289
Adaptionskit Gehäuse F12, 2-Draht, FHX40

weitere Teile

Bestellcode

52018204
Kabel FHX40, 20m

weitere Teile

Bestellcode

52016334
Kabel FHX40, 5m

weitere Teile

Bestellcode

71020502
Kabel FHX40, 10m

weitere Teile

Bestellcode

71020503
Kabel FHX40, 30m

weitere Teile

Bestellcode

71020504
HF-Testkabel 26GHz

weitere Teile

Bestellcode

52009925
Abziehwerkzeug HF-Stecker

weitere Teile

Bestellcode

52007646
ToF Adapter FXA291

weitere Teile

Bestellcode

71007843
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

weitere Teile

Bestellcode

71000221
Adapterkabel FMR2xx/53x, FMU4x, FMP4x

weitere Teile

Bestellcode

52007441
Änderungstypenschild, Ex-frei

weitere Teile

Bestellcode

71067434
Protective cover for housing T12/F12, SS

weitere Teile

Bestellcode

543199-0001
Montagebügel FHX40 1" / 2" Rohr

Bestellcode

52013874
Wetterschutzhaube FMR250, FMR57

Bestellcode

71133074
Anzeige FHX40

Bestellcode

FHX40-
Hornabdeckung, 100mm Horn

Bestellcode

71105889
Hornabdeckung, 80mm Horn

Bestellcode

71105890

	EN	DE
01/10/2012
31/01/2011
31/12/2009
03/08/2009
04/05/2009

Micropilot M FMR250

Nachfolger

Micropilot FMR57

Micropilot FMR67B

Merkmal / Anwendung

Spezialitäten

Versorgung / Kommunikation

Frequenz

Antenne

Genauigkeit

Umgebungstemperatur

Prozesstemperatur

Prozessdruck / max. Überlastdruck

Prozessseitige Hauptmaterialien

Prozessanschluss

Blockdistanz

Max. Messdistanz

Kommunikation

Zertifikate / Abnahmen

Geräteoptionen

Anwendungsgrenzen

Back

Micropilot M FMR250 Technische Information

Micropilot M FMR250 PROFIBUS PA Betriebsanleitung

Micropilot M FMR250 HART Betriebsanleitung

Micropilot M FMR250 FOUNDATION Fieldbus Betriebsanleitung

Micropilot M FMR240, 244, 245, 250 HART, PROFIBUS PA, FOUNDATION Fieldbus Beschreibung der Gerätefunktionen

Micropilot II/M - exchange of housing F12

Micropilot M FMR250 Kurzanleitung

Micropilot M FMR250 Kurzanleitung

Micropilot M FMR250 Kurzanleitung

Micropilot M FMR240, FMR244, FMR245, FMR250 Kurzanleitung / Brief operating instructions

Back

Stecker 3-polig, M12, Dichtung

Set of screws housing F12/T12/F23

Cover F12/T12 Alu, coated, gasket

Cover T3/T12 Alu, coated, gasket

Deckel F12/T12 Alu,Sichtscheibe,Dichtung

Deckel Anschlussraum F12/F23

Deckel Anschlussraum F12/F23, FHX40

Abdeckhaube Gehäuse T12

O-Ring 113,9x3,63 EPDM, 5 Stück

Klemmenmodul 4-polig, HART, 2-Draht

Klemmenmodul 4-polig, PA, FF

Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12

Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12

Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP

Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP

Anzeige-/Bedienmodul VU331, Version 2

Parabol Reflektor 197x25, 316L

Horn FMR250/540, 100mm/4",Länge 430mm,VA

Parabol Reflektor 173x60, 316L

Parabol Reflektor 236x88, 316L

Adaptionskit Gehäuse F12, 2-Draht, FHX40

Kabel FHX40, 20m

Kabel FHX40, 5m

Kabel FHX40, 10m

Kabel FHX40, 30m

HF-Testkabel 26GHz

Abziehwerkzeug HF-Stecker

ToF Adapter FXA291

Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60

Adapterkabel FMR2xx/53x, FMU4x, FMP4x

Änderungstypenschild, Ex-frei

Protective cover for housing T12/F12, SS

Montagebügel FHX40 1" / 2" Rohr

Wetterschutzhaube FMR250, FMR57

Anzeige FHX40

Hornabdeckung, 100mm Horn

Hornabdeckung, 80mm Horn

Wir respektieren Ihre Privatsphäre
