Spezifikation im Überblick
-
Eingang
3 Varianten:
4 Kanäle; 12 Kanäle; 20 Kanäle
Mit folgenden Protokollen:
Modbus RS485; V1; WM550;
Tokyo Keiso FW9000; Varec
Mark/Space; Saab TRL/2; Enraf
BPM; Scientific Instruments;
Modbus Ethernet -
Ausgang
OPC DA; Modbus RS485; Modbus Ethernet
Anwendungsgebiet

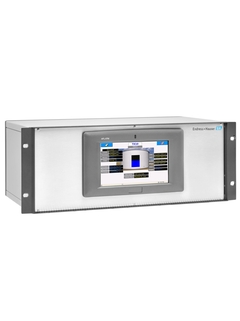

Tankvision Multi Scan NXA83B ist ein Tankstandmesssystem mit vollständig integrierter Software zur Bedienung über Fernzugriff und Standard-Webbrowser. Es liest Parameter von Tankstandmessgeräten aus und führt auf dieser Basis Tankberechnungen durch. Tankvision Multi Scan ermöglicht sowohl die Verwendung von Altprotokollen als auch schrittweise Upgrades für mehr Flexibilität. Aufgrund seines modularen Aufbaus ist es ideal geeignet für mittelgroße Tanklager mit nur wenigen Tanks, aber auch für große Raffinerien mit Hunderten von Tanks.
Tankvision Multi Scan NXA83B ist sowohl für mittelgroße Tanklager als auch für große Raffinerien mit Hunderten von Tanks geeignet.
Geeignet für Tanklager mit verschiedenen Protokollen für die Kommunikation mit den installierten Feldgeräten und/oder Redundanzanforderungen
Liefert Daten an Host-Systeme (wie PLC oder DCS) über Modbus und/oder OPC
Umgebungstemperatur: 0 bis 55°C (32 bis 131°F)
Zugelassen für eichpflichtige Anwendungen nach PTB
Vorteile
Genaue Bestandsinformationen
Schrittweises Upgrade
Hohe Systemverfügbarkeit
Benutzerzugang über das gesamte Netzwerk
Vereinfachte Eichabnahme Vorort
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Vorgänger
-
-
Technische Information (TI)
Tankvision Multi Scan NXA83B
Tank Gauging
EN DE 09/12/202114/07/202113/02/201908/07/201615/10/2015Sprache:
Englisch
Version:
09/12/2021
Dateigröße:
765.8 KB
Dateiname:
TI01150GEN_0621-00.pdf
-
-
-
Betriebsanleitung (BA)
Tankvision Multi Scan NXA83B
Operating Instructions
DCC Communications ConfigurationEN DE 19/06/202311/02/202213/02/201910/01/201808/07/2016Sprache:
Deutsch
Version:
11/02/2022
Dateigröße:
2.1 MB
Dateiname:
BA01292GDE_0621.pdf
-
-
-
Betriebsanleitung (BA)
Tankvision Multi Scan NXA83B
Operating Instructions
Configuration ManualEN DE 19/06/202329/09/202211/02/202213/02/201908/07/2016Sprache:
Deutsch
Version:
11/02/2022
Dateigröße:
3.8 MB
Dateiname:
BA01291GDE_0521.pdf
-
-
-
Betriebsanleitung (BA)
BA Tankvision Multi Scan NXA83B
Web Client System Operation
EN DE 19/06/202311/02/202213/02/201908/07/201615/10/2015Sprache:
Englisch
Version:
19/06/2023
Dateigröße:
2.4 MB
Dateiname:
BA01297GEN_0623-00.pdf
-
-
-
Betriebsanleitung (BA)
Tankvision Multi Scan NXA83B
Operating Instructions
Installation manualEN DE 19/06/202310/02/202213/02/201908/07/201615/10/2015Sprache:
Deutsch
Version:
10/02/2022
Dateigröße:
507.2 KB
Dateiname:
BA01290GDE_0521.pdf
-
-
-
Betriebsanleitung (BA)
Tankvision Multi Scan NXA83B
Operating Instructions
OPC Tank Data ServerEN DE 19/06/202314/02/202213/02/201908/07/201615/10/2015Sprache:
Englisch
Version:
19/06/2023
Dateigröße:
2.3 MB
Dateiname:
BA01289GEN_0623-00.pdf
-
-
-
Betriebsanleitung (BA)
BA Tankvision Multi Scan NXA83B
Local display Operation manual
EN DE 15/05/202419/06/202310/02/202213/02/201908/07/2016Sprache:
Englisch
Version:
15/05/2024
Dateigröße:
4.3 MB
Dateiname:
BA01288GEN_0724-00.pdf
-
-
-
Betriebsanleitung (BA)
Tankvision Multi Scan NXA83B
Operating Instructions
Redundancy ManualEN DE 19/06/202311/02/202213/02/201908/07/201615/10/2015Sprache:
Englisch
Version:
19/06/2023
Dateigröße:
1 MB
Dateiname:
BA01296GEN_0623-00.pdf
-
-
-
Einbauanleitung (EA)
Input board, output board
Tankvision Multi Scan NXA83B
EN DE 16/10/202027/01/2018Sprache:
Englisch
Version:
16/10/2020
Dateigröße:
1.3 MB
Dateiname:
EA01242GA2_0220.pdf
-
-
-
Sonderdokumentation (SD)
Tankvision Multi Scan NXA83/NXA83B Special Documentation
Technical documentation resources information
Sprache:
Englisch
Version:
16/10/2017
Dateigröße:
136 KB
Dateiname:
SD02118GEN_0117.pdf
-
