Spezifikation im Überblick
-
Max. Prozessdruck (statisch)
500 bar (7252 psi)
-
Maximale Standard Eintauchlänge
150 mm (5,91")
-
Max. Eintauchlänge auf Anfrage
300 mm (11,81")
Anwendungsgebiet
Eine exakte Belastbarkeitsberechnung wie bei diesem Schutzrohr ist die Voraussetzung für Applikationen mit hohen Beanspruchungen und herausfordernden Prozessbedingungen. Farbeindringprüfungen, Ultraschalltests, Helium Leckage Test, Druckbeständigkeitstests sowie verschiedene zerstörungsfreie Materialprüfungen belegen zudem die Qualität und Verarbeitung der Werkstoffe.

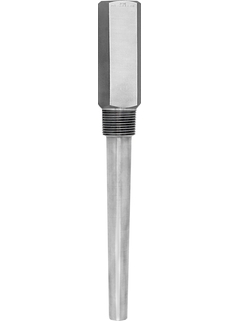

Das TA565 wurde speziell für den Einsatz von RTD- und TC-Thermometern in anspruchsvollen Anwendungen mit hoher Beanspruchung konzipiert.
Vorteile
Verlängerung, Eintauchlängen und Schutzrohrabmessungen können entsprechend den Prozessanforderungen ausgewählt werden.
Des Weiteren steht eine große Auswahl an standardmäßigen Durchmessern und Werkstoffen zur Verfügung. Andere Ausführungen können gemäß Spezifikation bestellt werden.
Unterschiedliche Oberflächenausführungen erhältlich.
Der Prozessanschluss ist mit einem Gewinde ausgeführt. Das Schutzrohr ist wahlweise in gerader oder konischer Form erhältlich.
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
