Spezifikation im Überblick
-
Max. Prozessdruck (statisch)
500 bar (7252 psi)
-
Maximale Standard Eintauchlänge
900 mm (35,43")
-
Max. Eintauchlänge auf Anfrage
5.000 mm (196,85")
Anwendungsgebiet
Eine exakte Belastbarkeitsberechnung wie bei diesem Schutzrohr ist die Voraussetzung für Applikationen mit hohen Beanspruchungen und herausfordernden Prozessbedingungen. Farbeindringprüfungen, Ultraschalltests, Helium Leckage Test, Druckbeständigkeitstests sowie verschiedene zerstörungsfreie Materialprüfungen belegen zudem die Qualität und Verarbeitung der Werkstoffe.
Das TA572 wurde speziell dafür konzipiert, mit Widerstands- und Thermoelement-Thermometern in anspruchsvollen Anwendungen mit hoher Beanspruchung eingesetzt zu werden.
Vorteile
Verlängerung, Eintauchlängen und Schutzrohrabmessungen können entsprechend den Prozessanforderungen ausgewählt werden.
Des Weiteren steht eine große Auswahl an standardmäßigen Werkstoffen zur Verfügung. Weitere Ausführungen können gemäß Spezifikation bestellt werden.
Unterschiedliche Oberflächenausführungen erhältlich.
Der Prozessanschluss ist zum Einschweißen ausgeführt. Das Schutzrohr ist in konischer Form erhältlich.
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
-
-
Technische Information (TI)
Technische Information
Industrielles Schutzrohr

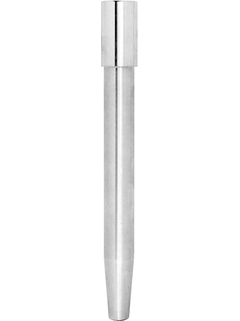

omnigrad TA572
Für hohe Beanspruchung - Allzweckschutzrohr aus rundem Vollmaterial mit
Schweißstutzen - Ø 29 ÷ 25 mm
