Spezifikation im Überblick
-
Max. Messabweichung
Massefluss (Flüssigkeit): ±0,1 %
Volumenfluss (Flüssigkeit): ±0,1 %
Massefluss (Gas): ±0,5 %
Dichte (Flüssigkeit): ±0,0005 g/cm3 -
Messbereich
0...1000 kg/h (0...37 lb/min)
-
Messstofftemperaturbereich
–50...+200 °C (–58...+392 °F)
-
Max. Prozessdruck
PN 40, Class 300, 10K, 400 bar (5800 psi)
-
Messstoffberührende Materialien
Messrohr: 1.4539 (904L)
Anschluss: 1.4539 (904L); 1.4404 (316/316L)
Anwendungsgebiet

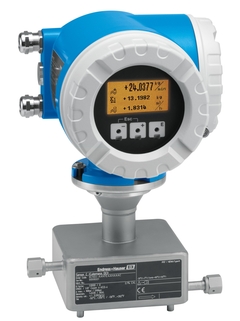

Cubemass CDI ist der bewährte Messaufnehmer für die Messung kleinster Durchflussraten in Skids, Prüfständen und Industrierobotik, z.B. in Anwendungen wie Lackieren oder Oberflächenbehandlung. Weder hoher Druck noch schwankende Durchflussbedingungen beeinträchtigen seine Messgenauigkeit. Anlagenbauer schätzen Cubemass DCI als kompakten Coriolis-Messaufnehmer mit vielen Kommunikationsmöglichkeiten.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Genaue Messung kleinster Mengen an Flüssigkeiten und Gasen
Geräteeigenschaften
Nennweite: DN 1...6 (1/24...1/4")
Prozessdruck bis 400 bar (5800 psi)
Messstofftemperatur bis +200 °C (+392 °F)
Gerät in Kompakt- oder Getrenntausführung
Flexible Ausgänge
Modbus RS485
Vorteile
Genaue Messung kleinster Mengen an Flüssigkeiten und Gasen
Platzsparende Montage – kompaktes Einrohrdesign
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Geeignet für Skids – leichter Messaufnehmer
Hohe Flexibilität bei Systemintegration – breites Spektrum an Kommunikationsschnittstellen
Schnelle Inbetriebnahme – vorkonfigurierte Geräte
Automatische Datenwiederherstellung im Servicefall
Videos
Erfolgsstorys
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
40 Dokumente
-
-
Technische Information (TI)
Cubemass DCI Technische Information
Coriolis-Durchflussmessgerät
Der ultrakompakte Messaufnehmer für kleinste Mengen mit nahtloser
SystemintegrationEN DE 01/08/201523/03/201001/11/2009Sprache:
Deutsch
Version:
01/08/2015
Dateigröße:
670.6 KB
Dateiname:
TI00099DDE_1315.pdf
-
-
-
Betriebsanleitung (BA)
Cubemass DCI HART Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 15/11/202418/09/201523/03/201001/11/2009Sprache:
Deutsch
Version:
15/11/2024
Dateigröße:
5.5 MB
Dateiname:
BA00139DDE_1424.pdf
-
-
-
Betriebsanleitung (BA)
Cubemass DCI Modbus RS485 Betriebsanleitung
Coriolis-Durchflussmessgerät
EN DE 15/11/202418/09/201523/03/201001/11/2009Sprache:
Deutsch
Version:
15/11/2024
Dateigröße:
6.3 MB
Dateiname:
BA00141DDE_1424.pdf
-
-
-
Geräteparameter (GP)
Cubemass DCI MODBUS RS485 Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 18/09/201501/11/2009Sprache:
Deutsch
Version:
18/09/2015
Dateigröße:
1.1 MB
Dateiname:
GP00004DDE_1315.pdf
-
-
-
Geräteparameter (GP)
Cubemass DCI HART Beschreibung Geräteparameter
Coriolis-Durchflussmessgerät
EN DE 18/09/201501/11/2009Sprache:
Deutsch
Version:
18/09/2015
Dateigröße:
1 MB
Dateiname:
GP00002DDE_1315.pdf
-
-
-
Kurzanleitung (KA)
Cubemass DCI Kurzanleitung
Coriolis-Massedurchfluss-Messsystem
EN DE 01/11/2009Sprache:
Deutsch
Version:
01/11/2009
Dateigröße:
600.4 KB
Dateiname:
KA045DDE_1109.pdf
-
-
-
Einbauanleitung (EA)
Replacing Power supply and display Installation Instructions
Promag 50, 51, 53, 55, Promass 40, 80, 83, 84, 8ME, Cubemass DCI 8CN,
CNGmass DCI 8DF, Prosonic Flow 90, 93, t-mass 65EN DE 15/11/201818/11/2011Sprache:
Englisch
Version:
15/11/2018
Dateigröße:
455.1 KB
Dateiname:
EA00063DA2_1518.pdf
-
-
-
Einbauanleitung (EA)
Replacing interface parts Installation Instructions
Promass 40, 80, 83, 84, Cubemass 8CN, CNGmass 8DF
EN DE 01/04/201917/11/2011Sprache:
Englisch
Version:
01/04/2019
Dateigröße:
787.5 KB
Dateiname:
EA00036DA2_1519.pdf
-
-
-
Einbauanleitung (EA)
Electrical trace heating systems
Promass 100, 200, 300, 500, 500-digital, LNGmass, CNGmass, LPGmass
EN DE 01/03/2021Sprache:
Englisch
Version:
01/03/2021
Dateigröße:
883.1 KB
Dateiname:
EA01339DA2_0121.pdf
-
-
-
Einbauanleitung (EA)
Replacing connecting cable Installation Instructions
Promass 60, 63, 64, 80, 83, 84
EN DE 01/10/201801/12/2009Sprache:
Englisch
Version:
01/10/2018
Dateigröße:
293.1 KB
Dateiname:
EA00081DA2_1218.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Set NTP 40/8X/65 220V REx000
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098557 -
-
Set NTP 40/8X 220V REx000 HE
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039431 -
-
Set NTP 40/8X/65 220V REx120 Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098558 -
-
Set NTP 8X 220V REx120 HE Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039432 -
-
Set NTP 40/8X/65 24V REx000
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098565 -
-
Set NTP 8X 24V REx000 HE
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039434 -
-
Set NTP 40/8X/65 24V REx120 Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF50098566 -
-
Set NTP 8X 24V REx120 HE Ex
-
Hilfsenergie
ZeichnungsnummerBestellcodeF71039436 -
-
Set 10 Sicherungen T800MA/250V
-
Elektronik
ZeichnungsnummerBestellcode750094002 -
-
Set 10 Sicherungen T 2A00/250V
-
Elektronik
ZeichnungsnummerBestellcode750094003 -
-
Set Verstärker Cubemass DCI WEA Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106645 -
-
Set Verstärker Cubemass DCI WEA HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106647 -
-
Set Verstärker Cubemass DCI EES Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106649 -
-
Set Verstärker Cubemass DCI EES HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106652 -
-
Set Verstärker Cubemass DCI SEA Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106653 -
-
Set Verstärker Cubemass DCI SEA HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106655 -
-
Set Verstärker Cubemass DCI CN Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106656 -
-
Set Verstärker Cubemass DCI CN HE Ex
-
Elektronik
ZeichnungsnummerBestellcodeB71106657 -
-
Set Commodul Iout passiv/Frequenz Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC50098302 -
-
Set I/O Iout passiv/Frequenz HE Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC71039479 -
-
Set Commodul Iout aktiv/Frequenz Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC50098303 -
-
Set I/O Iout aktiv/Frequenz HE Exi
-
I/O-Modul
ZeichnungsnummerBestellcodeC71039478 -
-
Set Com ModbusRS485+Stat.Ein 2Steckp Ex
-
I/O-Modul
ZeichnungsnummerBestellcodeD71021743 -
-
Set I/O Modb.RS485+Stat.Ein2Steckp.HE EX
-
I/O-Modul
ZeichnungsnummerBestellcodeD71039485 -
-
Set Commodul Stromausgang 3Steckpl.Ex
-
I/O-Modul
ZeichnungsnummerBestellcodeD50096833 -
-
Set I/O Stromausgang 3Steckpl. HE EX
-
I/O-Modul
ZeichnungsnummerBestellcodeD71039477 -
-
Set Subprint Stromausgang
-
I/O-Modul
ZeichnungsnummerBestellcode250096834 -
-
Set Subprint Stromausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode271039487 -
-
Set Subprint Relaisausgang
-
I/O-Modul
ZeichnungsnummerBestellcode550096836 -
-
Set Subprint Relaisausgang
-
I/O-Modul
ZeichnungsnummerBestellcode550096836 -
-
Set Subprint Relaisausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode571039491 -
-
Set Subprint Relaisausgang HE
-
I/O-Modul
ZeichnungsnummerBestellcode571039491 -
-
Set Subprint Statuseingang
-
I/O-Modul
ZeichnungsnummerBestellcode450096837 -
-
Set Subprint Statuseingang HE
-
I/O-Modul
ZeichnungsnummerBestellcode471039492 -
-
Set Subprint 84/8CN/8DF Frequenzausg.
-
I/O-Modul
ZeichnungsnummerBestellcode3150108692 -
-
Set Subprint 84/8CN/8DF Frequenzausg.
-
I/O-Modul
ZeichnungsnummerBestellcode3150108692 -
-
Set Subprint 84/8CN/8DF Frequenzausg. HE
-
I/O-Modul
ZeichnungsnummerBestellcode3171039490 -
-
Set Subprint 84/8CN/8DF Frequenzausg. HE
-
I/O-Modul
ZeichnungsnummerBestellcode3171039490 -
-
Set Tastatur-Modul Wandgehäuse
-
Display
ZeichnungsnummerBestellcodeJ50096755 -
-
Set Tastatur-Modul
-
Display
ZeichnungsnummerBestellcodeE50096754 -
-
Set Buspr/Anschl-pr 5X/40/8X/65 Feld
-
Elektronik
ZeichnungsnummerBestellcodeG50094016 -
-
Set Buspr/Printräger 5X/8X/9X/65 Wand
-
Elektronik
ZeichnungsnummerBestellcode2150094017 -
-
Set Anschlussprint Eing./Ausg. Wandgeh
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1850094014 -
-
Set Anschlussprint PMASS 8X Wandgeh.
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1950098637 -
-
Set Anschlussprint 8X Wandgehäuse HE
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1971039493 -
-
Set Anschlussprint 8X FS
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA50098705 -
-
Set Anschlussprint 8X FS HE
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA71039494 -
-
Set Anschlussprint 8X FS Ex
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA50098706 -
-
Set Anschlussprint 8X FS HE EX
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcodeA71039495 -
-
Set Anschl.-klemme Feldgeh. 5X/8X/40/65
-
Klemmen
ZeichnungsnummerBestellcode2950108139 -
-
Set Anschl.-klemme Wandgeh. 5X/8X/9X/65
-
Klemmen
ZeichnungsnummerBestellcode3050108140 -
-
Set Datenträger T-DAT Pline Messstelle
-
Speicher
ZeichnungsnummerBestellcode150094004 -
-
Set S-Dat Promass84/8CN/8DF programmiert
-
Speicher
ZeichnungsnummerBestellcodeS71003953 -
-
Set Deckel 5X/40/8X/65 mit Fenster
-
Abdeckung
ZeichnungsnummerBestellcode850094026 -
-
Set Deckel 5X/40/8X/93/65 m.Fenster Exd
-
Abdeckung
ZeichnungsnummerBestellcode3250094027 -
-
Set Deckel Anschlussklemme
-
Abdeckung
ZeichnungsnummerBestellcode1050094038 -
-
Set Deckel Anschlussklemme
-
Abdeckung
ZeichnungsnummerBestellcode1050094038 -
-
Set Deckel Anschlussklemme
-
Abdeckung
ZeichnungsnummerBestellcode1050094038 -
-
Reparaturkit Deckel, getrennt Version
-
Abdeckung
ZeichnungsnummerBestellcode1071247838 -
-
Set Deckel Anschlussklemme
-
Abdeckung
ZeichnungsnummerBestellcode1050094038 -
-
Set Deckel 5X/40/8X/93/65 Anschl-kl Exe
-
Abdeckung
ZeichnungsnummerBestellcode3450094039 -
-
Set Deckel 5X/40/8X/93/65 Anschl-kl Exd
-
Abdeckung
ZeichnungsnummerBestellcode3550094040 -
-
Set 10 Kabelverschraubungen M20x1,5 Ex
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098036 -
-
Set 10 Kabelverschraubungen M20x1,5 Ex
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098036 -
-
Set 10 Kabelverschraubungen M20x1,5
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550096840 -
-
Set 10 Kabelverschraubungen M20x1,5
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550096840 -
-
Set 10 Erw. M20x1,5/G 1/2" (Stopfen PVC)
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098041 -
-
Set 10 Erw. M20x1,5/G 1/2" (Stopfen PVC)
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098041 -
-
Set 10 Erw.M20x1,5/NPT1/2" (Stopfen PVC)
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098042 -
-
Set 10 Erw.M20x1,5/NPT1/2" (Stopfen PVC)
-
Anschluss (elektrisch)
ZeichnungsnummerBestellcode1550098042 -
-
Set Printträger kpl Feld/Edelstahlgeh
-
Befestigung
ZeichnungsnummerBestellcode1250096839 -
-
Set Muffe zu Feld/Edelstahlgehäuse
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1450099102 -
-
Set Anschlussraumabdeckung Ex
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode3671008445 -
-
Set Erdungsklemme / Deckelkralle
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1350096841 -
-
Set 2 Abschirmblech Wandgehäuse
-
weitere Teile
Bestellcode50098636 -
-
Set 2 Abschirmblech Feldgeh
-
weitere Teile
Bestellcode50096838 -
-
Set Deckeldichtungen Wandgehäuse
-
Dichtung
ZeichnungsnummerBestellcode2050094041 -
-
Set 10 Deckeldichtungen Feldgehäuse
-
Dichtung
ZeichnungsnummerBestellcode1150094050 -
-
Set Teile 40/8X Feldgehäuse Kompakt
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode2550098703 -
-
Set Teile Promass E/F-HT/C/F-DCI/X FS
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode2650103152 -
-
Set Gehäusedichtung FS
-
Dichtung
ZeichnungsnummerBestellcode2450098704 -
-
Set Kabel PROMASS FS L= 10m
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2850093554 -
-
Set Kabel Promass FS L= 20m
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2850093573 -
-
Set Kabel PROMASS FS L= 10m Ex
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2850098567 -
-
Set Kabel PROMASS FS L= 20m Ex
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2850098568 -
-
Serviceinterface FXA193
-
weitere Teile
BestellcodeFXA193- -
-
Montageplatte Cubemass verpackt
Bestellcode71123816 -
Transmitter 80/83/84, mounting set
BestellcodeDK8WM- -
Cubemass, mounting kit
BestellcodeDK8CS-
5 Produkte & Pakete
5 Produkte
Wird häufig zusammen gekauft
Zubehör
Ergänzende Produkte
