Spezifikation im Überblick
-
Genauigkeit
+/-1 mm
-
Prozesstemperatur
-40 … +200 °C
-
Prozessdruck / max. Überlastdruck
Vakuum…20 bar
-
Max. Messdistanz
50 m
-
Prozessseitige Hauptmaterialien
PVDF, PTFE oder PEEK
Anwendungsgebiet

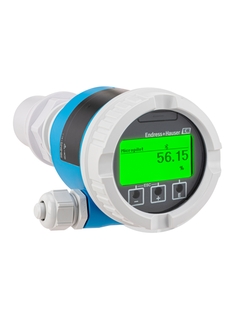

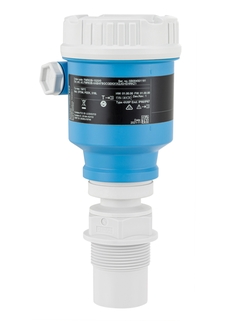

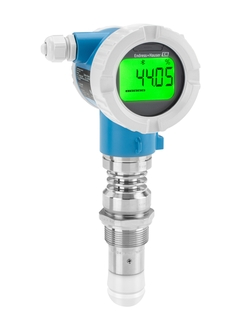

Der Micropilot FMR60B gehört zur neuen Generation der 80 GHz Radarsensoren. Er eignet sich für die kontinuierliche, berührungslose Füllstandsmessung in einfachen Flüssigkeitsanwendungen mit kleinen Prozessanschlüssen. Assistenten führen durch Inbetriebnahme, Wiederholprüfung und Verifizierung des Gerätes und garantieren eine einfache Handhabung. Heartbeat Technology bietet Verifizierungs- und Überwachungsfunktionen zur Erkennung von Anomalien für mehr Sicherheit und erhöhte Produktivität.
Der Micropilot FMR60B ist für Freifeldanwendungen bis zu 50 m und bietet eine hohe Strahlfokussierung für Behälter mit vielen internen Einbauten.
Prozessanschlüsse: Gewinde oder Montagebügel
Temperatur: –40 bis +200 °C
Druck: –1 bis +20 bar
Maximaler Messbereich: 50 m
Genauigkeit: ±1 mm
W-band: 80 GHz
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, Schiffbauzulassung, 5- oder 10-Punkte Werkskalibrierschein
Vorteile
Einfache Handhabung durch intuitive Bedienung und Assistenten, für Inbetriebnahme und Verifizierungen
Erleichterte Fehlerbehebung durch Handlungsempfehlungen im Display
Reduktion von systematischen Fehlern durch geführte SIL Verriegelung, Verifizierung und Wiederholprüfung
Safety by Design: Geräteentwicklung nach IEC 61508
Erhöhte Produktivität dank Prozessüberwachung, -verifizierung und -diagnose im laufenden Betrieb mit Heartbeat Technology
