Spezifikation im Überblick
-
Genauigkeit
+/-1 mm
-
Prozesstemperatur
-196 … +450 °C
-
Prozessdruck / max. Überlastdruck
Vacuum...160 bar
-
Max. Messdistanz
80 m
-
Prozessseitige Hauptmaterialien
316L oder PTFE (plattierte 316L Flansche)
Anwendungsgebiet

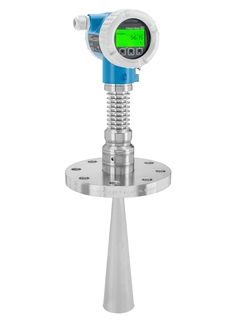

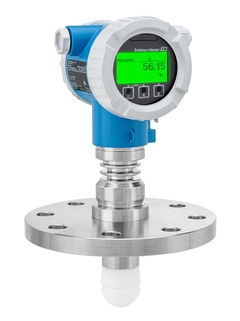

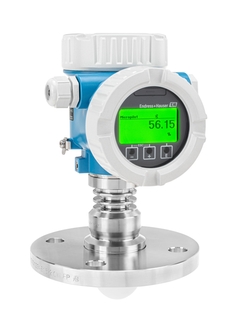

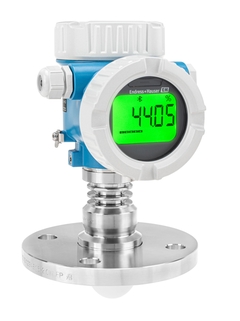

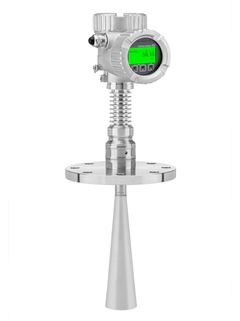

Der Micropilot FMR62B gehört zur neuen Generation der 80 GHz Radarsensoren. Er eignet sich für die kontinuierliche, berührungslose Füllstandsmessung in herausfordernden Flüssigkeitsanwendungen. Er meistert Prozessanforderungen, wie extreme Prozesstemperaturen oder -drücke, sowie wechselnde Medien. Geführte SIL-Verriegelungen und Wiederholprüfungen reduzieren die Gefahr systematischer Fehler. Heartbeat Technology erkennt Anomalien für mehr Sicherheit und erhöhte Produktivität.
Der Micropilot FMR62B ist für Freifeldanwendugen bis zu 80 m und bietet eine hohe Strahlfokussierung für Behälter mit vielen internen Einbauten.
Prozessanschlüsse: Flansche
Temperatur: –196 bis +450 °C
Druck: –1 bis +160 bar
Maximaler Messbereich: 80 m
Genauigkeit: ±1 mm
W-band: 80 GHz
Internationale Explosionsschutzzertifikate, Überfüllsicherung WHG, SIL, Schiffbauzulassung, 5- oder 10-Punkte Werkskalibrierschein
Vorteile
Erhöhte Produktivität dank Prozessüberwachung, -verifizierung und -diagnose im laufenden Betrieb mit Heartbeat Technology
Safety by Design: Geräteentwicklung nach IEC 61508 für SIL2 und SIL3 Anwendungen (z.B. in homogener Redundanz)
Reduktion von systematischen Fehlern durch geführte SIL Verriegelung, Verifizierung und Wiederholprüfung
Einfache Handhabung durch intuitive Bedienung und Assistenten, für Inbetriebnahme und Verifizierungen
Erleichterte Fehlerbehebung durch Handlungsempfehlungen im Display
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
