Spezifikation im Überblick
-
Genauigkeit
+/- 2 mm oder +/- 0,2% vom eingestellten Messbereich 1)
-
Prozesstemperatur
-40 °C ... 80 °C
-
Prozessdruck / max. Überlastdruck
0,7 bar ... 3 bar abs
-
Max. Messdistanz
Flüssigkeiten: 8 m,
Feststoffe: 3,5 m -
Prozessseitige Hauptmaterialien
PVDF
Anwendungsgebiet

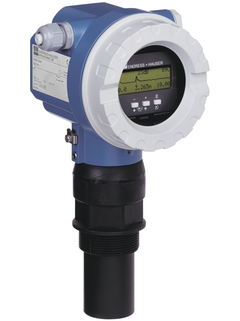

Der Prosonic FMU41 Sensor ist zur berührungslosen Füllstandsmessung in Flüssigkeiten, Pasten, grobkörnigen Schüttgütern und zur Durchflussmessung in offenen Gerinnen und Messwehren geeignet. Der Zwei-Draht oder Vier-Draht Kompakttransmitter kann in Lagertanks, Rührwerksbehältern, auf Halden und Förderbändern eingesetzt werden. Die Hüllkurve kann zur einfachen Diagnose vor Ort am Display ausgegeben werden. Linearisierungsfunktion (bis zu 32 Punkte) zur Ausgabe des Messwertes in beliebigen Längen-, Volumen- oder Durchflusseinheiten.
Zwei-Draht oder Vier-Draht Messgerät zur berührungslosen Füllstands- und Durchflussmessung.
Prozessanschluss: Gewinde
Temperatur: -40 bis +80 °C
Druck: +0,7 bis +3 bar
Maximaler Messbereich: Flüssigkeiten 8 m, Schüttgüter 3,5 m
Blockdistanz: Flüssigkeiten und Schüttgüter 0,35 m
Internationale Explosionsschutzzertifikate
Vorteile
Zuverlässiges, berührungsloses Messverfahren
Einfache menügeführte Vor-Ort-Bedienung über vierzeiliges Klartext-Display; 7 Sprachen wählbar
Hüllkurvendarstellung auf dem Vor-Ort-Display zur einfachen Diagnose
Hermetisch versiegelter und gekapselter Sensor
Chemisch resistenter Sensor aus PVDF
Kalibration ohne Befüllung oder Entleerung
Integrierter Temperatursensor zur Laufzeitkorrektur, daher genaue Messung auch bei Temperaturänderungen
Videos
Extended Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Technische Information (TI)
Prosonic M FMU40/41/42/43/44 Technische Dokumentation
Deutsche Version - 12/2014
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten, Pasten und grobkörnigen Schüttgütern
EN DE 19/12/201426/06/201416/01/201304/04/201231/03/2011Sprache:
Deutsch
Version:
19/12/2014
Dateigröße:
3.1 MB
Dateiname:
TI00365FDE_1714.pdf
-
158 Dokumente
-
-
Technische Information (TI)
TI Einschweißadapter, Prozessadapter und Flansche
Füllstand, Druck, Temperatur
EN DE 03/04/202425/03/202415/09/202328/10/202130/07/2021Sprache:
Deutsch
Version:
03/04/2024
Dateigröße:
1.1 MB
Dateiname:
TI00426FDE_2524.pdf
-
-
-
Technische Information (TI)
Prosonic M FMU40/41/42/43/44 Technische Dokumentation
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen SchüttgüternEN DE 19/12/201426/06/201416/01/201304/04/201231/03/2011Sprache:
Deutsch
Version:
19/12/2014
Dateigröße:
3.1 MB
Dateiname:
TI00365FDE_1714.pdf
-
-
-
Technische Information (TI)
Prosonic M FMU41
Ultraschallmesstechnik
EN DE 09/06/2022Sprache:
Deutsch
Version:
09/06/2022
Dateigröße:
1.1 MB
Dateiname:
TI01457FDE_0121-00.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic M FMU40/41/42/43/44
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen SchüttgüternEN DE 02/04/201227/02/200930/05/200803/05/200713/04/2005Sprache:
Deutsch
Version:
02/04/2012
Dateigröße:
3.8 MB
Dateiname:
BA00239FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic M FMU40/41/42/43/44
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen SchüttgüternEN DE 02/04/201201/09/200720/07/200614/02/200401/01/2002Sprache:
Deutsch
Version:
02/04/2012
Dateigröße:
1.5 MB
Dateiname:
BA00240FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic M FMU40/41/42/43/44
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen SchüttgüternEN DE 02/04/201201/01/200930/04/200707/08/200601/07/2006Sprache:
Deutsch
Version:
02/04/2012
Dateigröße:
2.7 MB
Dateiname:
BA00237FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic M FMU40/41/42/43/44
Kompaktgeräte zur berührungslosen Füllstandmessung von Flüssigkeiten,
Pasten und grobkörnigen SchüttgüternEN DE 04/04/201227/02/200903/05/200707/08/200617/07/2006Sprache:
Deutsch
Version:
04/04/2012
Dateigröße:
3.2 MB
Dateiname:
BA00238FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic M FMU41 HART
Ultraschallmesstechnik
EN DE 09/06/2022Sprache:
Deutsch
Version:
09/06/2022
Dateigröße:
1.8 MB
Dateiname:
BA01962FDE_0122-00.pdf
-
-
-
Kurzanleitung (KA)
FMU4x - Exchange of housing T12
Prosonic M FMU4x - Exchange of housing T12
EN DE 16/04/2021Sprache:
Englisch
Version:
16/04/2021
Dateigröße:
266.7 KB
Dateiname:
KA00570F00_A2.pdf
-
-
-
Kurzanleitung (KA)
Weather protection cover Mounting Instruction
Weather protection cover for devices with F12/T12/F23 housing.
EN DE 27/06/200731/05/2007Sprache:
Englisch
Version:
27/06/2007
Dateigröße:
235.5 KB
Dateiname:
KA137Fa6_0607.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Stecker 3-polig, M12, Dichtung
-
weitere Teile
Bestellcode52020763 -
-
Set of screws housing F12/T12/F23
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode12535720-9020 -
-
Dichtungssatz FMU4x
-
Dichtung
ZeichnungsnummerBestellcode6552010526 -
-
Cover F12/T12 Alu, coated, gasket
-
Abdeckung
ZeichnungsnummerBestellcode20517391-0011 -
-
Deckel F12/T12 Alu,Sichtscheibe,Dichtung
-
Abdeckung
ZeichnungsnummerBestellcode2052005936 -
-
Abdeckhaube Gehäuse T12
-
Abdeckung
ZeichnungsnummerBestellcode1152005643 -
-
Deckel Anschlussraum F12/F23
-
Abdeckung
ZeichnungsnummerBestellcode1152006026 -
-
Deckel Anschlussraum F12/F23, FHX40
-
Abdeckung
ZeichnungsnummerBestellcode1152019062 -
-
Cover T3/T12 Alu, coated, gasket
-
Abdeckung
ZeichnungsnummerBestellcode25518710-0020 -
-
O-Ring 113,9x3,63 EPDM, 5 Stück
-
weitere Teile
Bestellcode71092209 -
-
Klemmenmodul 4-polig, HART, 2-Draht
-
Klemmenmodul
ZeichnungsnummerBestellcode3552006197 -
-
Klemmenmodul 4-polig, PA, FF
-
Klemmenmodul
ZeichnungsnummerBestellcode3552012156 -
-
Klemmenmodul Ex d, 4-pol., 2Dr,HART,T12
-
Klemmenmodul
ZeichnungsnummerBestellcode3552013302 -
-
Klemmenmodul Ex d, 2-pol., 2Dr,PA/FF,T12
-
Klemmenmodul
ZeichnungsnummerBestellcode3552013303 -
-
Netzteil 10,5-32VDC (Gehäuse F12)
-
Klemmenmodul
ZeichnungsnummerBestellcode3552013304 -
-
Netzteil 90-250VAC (F12), nur Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode3552013305 -
-
Netzteil CSA, 10,5-32VDC (Gehäuse F12)
-
Klemmenmodul
ZeichnungsnummerBestellcode3552015585 -
-
Netzteil CSA, 90-250VAC (Gehäuse F12)
-
Klemmenmodul
ZeichnungsnummerBestellcode3552015586 -
-
Klemmenmodul 4-pol.,EEx ia,HART,T12,OVP
-
Klemmenmodul
ZeichnungsnummerBestellcode3552018949 -
-
Klemmenmodul 2-p.,EEx ia,PA/FF,T12,OVP
-
Klemmenmodul
ZeichnungsnummerBestellcode3552018950 -
-
Netzteil 90-250VAC (F12) V2, Non-Ex
-
Klemmenmodul
ZeichnungsnummerBestellcode3571396869 -
-
Elektronik FMU4x, Ex, 4-Draht, HART,V4.0
-
Elektronik
ZeichnungsnummerBestellcode3071025602 -
-
Elektr.FMU4x, Ex, 2-Dr.,HART, V4.02
-
Elektronik
ZeichnungsnummerBestellcode3071344231 -
-
Elektronik FMU4x, Ex, PA, V4.0_2
-
Elektronik
ZeichnungsnummerBestellcode3071344233 -
-
Elektronik FMU4x, Ex, FF, V4.02.2
-
Elektronik
ZeichnungsnummerBestellcode3071462298 -
-
Anzeige-/Bedienmodul VU331, Version 3
-
Display
ZeichnungsnummerBestellcode4071386715 -
-
Sensor FMU41 NPT2
-
Sensorik
ZeichnungsnummerBestellcode5052010508 -
-
Sensor FMU41 G2
-
Sensorik
ZeichnungsnummerBestellcode5052010510 -
-
Mutter 6kt (SW70) G2, sw, PC
-
Befestigung
ZeichnungsnummerBestellcode5852000598 -
-
Adaptionskit Gehäuse F12, 2-Draht, FHX40
-
weitere Teile
Bestellcode52018204 -
-
Adaptionskit Gehäuse F12, 4-Draht, FHX40
-
weitere Teile
Bestellcode52018205 -
-
Kabel FHX40, 20m
-
weitere Teile
Bestellcode52016334 -
-
Kabel FHX40, 5m
-
weitere Teile
Bestellcode71020502 -
-
Kabel FHX40, 10m
-
weitere Teile
Bestellcode71020503 -
-
Kabel FHX40, 30m
-
weitere Teile
Bestellcode71020504 -
-
Adapterk. FMR2xx,FMx4x,PMx7x,FMD7x,FMG60
-
weitere Teile
Bestellcode71000221 -
-
Anzeige FHX40
BestellcodeFHX40- -
ToF Adapter FXA291
Bestellcode71007843 -
Montagebügel FHX40 1" / 2" Rohr
Bestellcode52013874 -
Ausleger 500mm, 316L, 2" Sensor
Bestellcode71452321 -
Ausleger 1000mm, 316L, 2" Sensor
Bestellcode71452322 -
Montagewinkel 250x400x120 G2
Bestellcode71452325 -
Protective cover for housing T12/F12, SS
Bestellcode543199-0001 -
Commubox FXA195
BestellcodeFXA195-
