Spezifikation im Überblick
-
Genauigkeit
+/- 2mm + 0.17% zum eingestellten Messbereich
Anwendungsgebiet

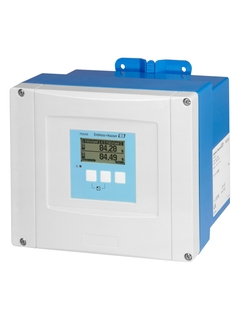

Der FMU95 in getrennter Version mit Feldgehäuse oder Hutschiene zur Schaltschrankmontage wird zur kontinuierlichen, berührungslosen Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und von pulverförmigen bis grobkörnigen Schüttgütern verwendet.
Kontinuierliche, berührungslose Füllstandsmessung von Flüssigkeiten, Pasten, Schlämmen und pulverförmigen bis grobkörnigen Schüttgütern mit bis zu 5 oder 10 Ultraschall-Sensoren.
Messbereich bis zu 45 m (abhängig vom Sensor und Messgut)
Berechnung von Mittelwerten und Summen
Vorteile
Einfache menügeführte Bedienung über 6-zeiliges Klartext-Display; 15 Sprachen wählbar
Hüllkurvendarstellung auf dem Display zur einfachen und schnellen Diagnose vor Ort
Komfortable Bedienung, Diagnose und Messstellendokumentation über das kostenlos mitgelieferte Bedienprogramm "FieldCare"
Temperaturabhängige Laufzeitkorrektur durch integrierte Temperaturmessung in den Sensoren oder durch externen Temperatursensor
Linearisierungsfunktion (bis zu 32 Punkte, frei konfigurierbar)
Systemintegration über PROFIBUS DP mit bis zu 20 Messwerten
Automatische Erkennung der Sensoren FDU9x
Videos
Xpert Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Betriebsanleitung (BA)
Prosonic S FMU95
Deutsche Version - 04/2012
Messumformer für 5 oder 10 Ultraschall-Sensoren
EN DE 02/04/201208/09/200905/05/200702/03/2007Sprache:
Deutsch
Version:
02/04/2012
Dateigröße:
1.3 MB
Dateiname:
BA00345FDE_1312.pdf
-
54 Dokumente
-
-
Technische Information (TI)
TI Einschweißadapter, Prozessadapter und Flansche
Füllstand, Druck, Temperatur
EN DE 03/04/202425/03/202415/09/202328/10/202130/07/2021Sprache:
Deutsch
Version:
03/04/2024
Dateigröße:
1.1 MB
Dateiname:
TI00426FDE_2524.pdf
-
-
-
Technische Information (TI)
Prosonic S FMU95
Ultraschallmesstechnik
EN DE 31/05/202124/08/202012/08/201622/03/201302/04/2012Sprache:
Deutsch
Version:
31/05/2021
Dateigröße:
1.1 MB
Dateiname:
TI00398FDE_1921.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic S FMU95
Messumformer für 5 oder 10 Ultraschall-Sensoren
EN DE 02/04/201208/09/200905/05/200702/03/2007Sprache:
Deutsch
Version:
02/04/2012
Dateigröße:
1.3 MB
Dateiname:
BA00345FDE_1312.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic S FMU95 PROFIBUS DP
Ultraschallmesstechnik
Füllstandsmessung
5 oder 10 SensorenEN DE 31/05/202117/08/202002/04/201208/09/200905/05/2007Sprache:
Deutsch
Version:
31/05/2021
Dateigröße:
2.7 MB
Dateiname:
BA00344FDE_1621.pdf
-
-
-
Betriebsanleitung (BA)
Prosonic S FMU95
Slot Index lists for PROFIBUS DP
EN DE 02/04/201221/05/2007Sprache:
Englisch
Version:
02/04/2012
Dateigröße:
1.2 MB
Dateiname:
BA00346FEN_1312.pdf
-
-
-
Geräteparameter (GP)
Prosonic S FMU95
Füllstandmessung
EN DE 31/08/2020Sprache:
Deutsch
Version:
31/08/2020
Dateigröße:
808.8 KB
Dateiname:
GP01152FDE_0120.pdf
-
-
-
Kurzanleitung (KA)
Adapter plate for Prosonic S FMU90/FMU95
Mounting Instructions
EN DE 07/01/2008Sprache:
Englisch
Version:
07/01/2008
Dateigröße:
145.3 KB
Dateiname:
KA256FA2_0905.pdf
-
-
-
Kurzanleitung (KA)
Exchange of DIN rail housing for Prosonic S FMU90, FMU95
Exchange of DIN rail housing for Prosonic S FMU90, FMU95
EN DE 19/05/2021Sprache:
Englisch
Version:
19/05/2021
Dateigröße:
751.7 KB
Dateiname:
KA00644FA2_0507.pdf
-
-
-
Kurzanleitung (KA)
Prosonic S FMU95 PROFIBUS DP
Ultraschallmesstechnik
Füllstandsmessung
5 oder 10 SensorenEN DE 11/07/202231/05/202124/08/202015/02/201728/06/2016Sprache:
Deutsch
Version:
11/07/2022
Dateigröße:
1.2 MB
Dateiname:
KA01069FDE_0622-00.pdf
-
-
-
Kurzanleitung (KA)
Mounting plate for Prosonic S FMU90, FMU95 with field housing
Mounting plate for Prosonic S FMU90, FMU95 with field housing
EN DE 19/05/2021Sprache:
Englisch
Version:
19/05/2021
Dateigröße:
321 KB
Dateiname:
KA00646FA2_0507.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Gehäuse Hutschiene FMU9x
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1052025713 -
-
Trennsteg + Befestigung Leiterplatte
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1252025702 -
-
Blindabdeckung Leiterplatte, 7 Stück
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1352025712 -
-
Deckel P3 Feldgehäuse, Scharnier, FMU95
-
Abdeckung
ZeichnungsnummerBestellcode2071037237 -
-
Deckel P3+Anzeige Feldgehäuse, PC, FMU95
-
Abdeckung
ZeichnungsnummerBestellcode2071037238 -
-
Frontplatte breit FMU95 + Anzeige
-
Abdeckung
ZeichnungsnummerBestellcode2071037239 -
-
Frontplatte breit FMU95
-
Abdeckung
ZeichnungsnummerBestellcode2071037240 -
-
Scharnier + Schrauben, Feldgehäuse FMU9x
-
Abdeckung
ZeichnungsnummerBestellcode2171024576 -
-
Schraubensatz FMU9x, verplombt, 2 Stück
-
weitere Teile
Bestellcode71024578 -
-
Leiterplatte 2x Relais SPDT, zusätzlich
-
weitere Teile
Bestellcode52025718 -
-
Leiterplatte 5x Relais SPDT, zusätzlich
-
weitere Teile
Bestellcode52025719 -
-
Kabel Anzeige FMU9x, L=300mm
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2552025721 -
-
Kabel Anzeige FMU9x, L=220mm
-
Kabel/Kabel Zubehör
ZeichnungsnummerBestellcode2552025722 -
-
Leiterplatte 1-5-Kanal, FMU95
-
Elektronik
ZeichnungsnummerBestellcode3171035385 -
-
Leiterplatte 6-10-Kanal, FMU95
-
Elektronik
ZeichnungsnummerBestellcode3171035387 -
-
Leiterplatte PROFIBUS DP FMU90/FMU95
-
Elektronik
ZeichnungsnummerBestellcode3452025720 -
-
Steckerbuchsen-Set FMU9X, 6 Stück
-
Elektronik
ZeichnungsnummerBestellcode3971024577 -
-
Leiterplatte Spannungsversorgung AC
-
Elektronik
ZeichnungsnummerBestellcode3671354876 -
-
Abgesetzte Anzeige FMU95, beleuchtet
-
weitere Teile
Bestellcode71038663 -
-
Electronics basic version FMU95X
-
Elektronik
ZeichnungsnummerBestellcode30FMU95X- -
-
Sicherungsset FMU9x, AC+DC
-
weitere Teile
Bestellcode71024579 -
-
Kabel 3m, abgesetzte Anzeige FMU9x
-
weitere Teile
Bestellcode71020897 -
-
ToF Adapter FXA291
-
weitere Teile
Bestellcode71007843 -
-
Montagebügel Prosonic S, Micropilot
-
weitere Teile
Bestellcode71093130 -
-
Wetterschutzhaube FMU90/95 Feldgehäuse
Bestellcode52024477 -
Montageplatte FMU90/95 Feldgehäuse
Bestellcode52024478 -
Adapterplatte abg.Anzeige FMU86x>FMU9x
Bestellcode52027441 -
Verlängerungskabel FDU91F/93/95, PVC
Bestellcode71027743 -
Verlängerungskabel FDU95/96, Silikon HT
Bestellcode71027745
