Spezifikation im Überblick
-
Eingang
12 analog (max) (U, I, TC, RTD, Frequenz, Impuls)
6 digital (max) -
Ausgang
6 Relais (max)
1 Messumformerspeisung -
Anzeige
TFT 5,7" Farbgrafikdisplay
-
Hilfsenergie
100…230 V AC +/-10%
24V (-10%, +15%) AC/DC -
Speicher/Aufzeichnung
Interner Speicher
SD Karte
USB Stick -
Speichermedium
Interner Speicher
SD Karte
USB Stick
Anwendungsgebiet

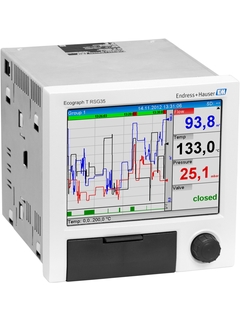

Sichere und lückenlose Datenaufzeichnung und Visualisierung aller Prozessabläufe. Die Ansprüche an die Prozessüberwachung und Datenaufzeichnung werden immer vielfältiger. Der Universal Data Manager Ecograph T RSG35 erfasst, visualisiert und überwacht analoge oder digitale Eingangssignale. Das Gerät ist einfach zu bedienen und vereinfacht die Datenarchivierung. Durch die Vielzahl an Kommunikationsmöglichkeiten ist eine einfache Systemanbindung möglich.
Der Ecograph T ist die passende Lösung in den verschiedensten Applikationen wie u.a.:
Qualität- und Mengenüberwachung in der Wasser- und Abwasserindustrie
Überwachung der Prozesse in Kraftwerken
Anzeigen und registrieren von kritischen Prozessparametern
Tank- und Füllstandsüberwachung
Temperaturüberwachung in der Metallverarbeitung
Vorteile
Vielseitig: Bis zu 12 Universaleingänge erfassen unterschiedlichste Messsignale
Übersichtlich: 5,7“ TFT-Display zur Anzeige der Messwerte in bis zu vier Gruppen in Digital-, Bargraph-, Wasserfall- und Kurvendarstellung
Sicher: Archiviert zuverlässig durch internen Speicher und separate SD-Karte
Einfach: Intuitive Bedienung über Navigator (Drehdrückrad) vor Ort, oder anwenderfreundlich am PC über integrierten Webserver
Kompakt: Geringe Einbautiefe, spart Platz und Geld
Systemfähig: Gängige Schnittstellen wie Ethernet, RS232/485, USB und optional Slave-Funktion für Modbus RTU/TCP
Informativ: E-Mail-Benachrichtigung bei Alarmen und Grenzwertüberschreitung
Videos
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Vorgänger
Erfolgsstorys
Beliebteste Downloads
-
-
Betriebsanleitung (BA)
Ecograph T, RSG35
Deutsche Version - 07/2021
Universal Data Manager
EN DE 30/07/202103/09/201801/08/201822/12/201714/12/2016Sprache:
Deutsch
Version:
30/07/2021
Dateigröße:
4.5 MB
Dateiname:
BA01146RDE_0821.pdf
-
-
-
Technische Information (TI)
Ecograph T, RSG35
Deutsche Version - 09/2021
Universal Data Manager
EN DE 21/09/202131/08/201830/07/201831/03/201601/10/2015Sprache:
Deutsch
Version:
21/09/2021
Dateigröße:
1.8 MB
Dateiname:
TI01079RDE_0621.pdf
-
48 Dokumente
-
-
Technische Information (TI)
Ecograph T, RSG35
Universal Data Manager
EN DE 21/09/202131/08/201830/07/201831/03/201601/10/2015Sprache:
Deutsch
Version:
21/09/2021
Dateigröße:
1.8 MB
Dateiname:
TI01079RDE_0621.pdf
-
-
-
Betriebsanleitung (BA)
FDM Field Data Manager Software MS20, MS21
Datenmanagement und Visualisierung
EN DE 04/10/202127/07/202109/05/201916/05/201724/03/2016Sprache:
Deutsch
Version:
04/10/2021
Dateigröße:
5.9 MB
Dateiname:
BA288R09DE_1221.pdf
-
-
-
Betriebsanleitung (BA)
BA Ecograph T, RSG35
Universal Data Manager
Zusatzanleitung Modbus RTU/TCP SlaveEN DE 31/01/202429/09/201505/08/2013Sprache:
Deutsch
Version:
31/01/2024
Dateigröße:
1.8 MB
Dateiname:
BA01258RDE_0324-00.pdf
-
-
-
Betriebsanleitung (BA)
Ecograph T, RSG35
Universal Data Manager
EN DE 30/07/202103/09/201801/08/201822/12/201714/12/2016Sprache:
Deutsch
Version:
30/07/2021
Dateigröße:
4.5 MB
Dateiname:
BA01146RDE_0821.pdf
-
-
-
Kurzanleitung (KA)
Ecograph T, RSG35
Universal Data Manager
EN DE 21/09/202128/07/201401/01/201418/07/2013Sprache:
Deutsch
Version:
21/09/2021
Dateigröße:
2.5 MB
Dateiname:
KA01132RDE_0421.pdf
-
-
-
Sonderdokumentation (SD)
Device viewer
Technical documentation in other languages
Sprache:
Englisch
Version:
14/07/2021
Dateigröße:
478.5 KB
Dateiname:
SD02429R09EN_0121.pdf
-
-
-
Hersteller Information (MI)
Herstellerinformation für Anwender betreffend Software- und Hardwareänderungen
Ecograph T RSG35
Universal Data ManagerEN DE 19/04/2016Sprache:
Deutsch
Version:
19/04/2016
Dateigröße:
119.6 KB
Dateiname:
MI01408R09DE_0116.pdf
-
-
-
Hersteller Information (MI)
Herstellerinformation für Anwender betreffend Software- und Hardwareänderungen
Ecograph T RSG35
Universal Data ManagerEN DE 19/10/2015Sprache:
Deutsch
Version:
19/10/2015
Dateigröße:
151.4 KB
Dateiname:
MI01384R09de_0115.pdf
-
-
-
Hersteller Information (MI)
Herstellerinformation nach NAMUR NE53
Graphic Data Manager
Ecograph T, RSG35EN DE 04/03/2014Sprache:
Deutsch
Version:
04/03/2014
Dateigröße:
119.5 KB
Dateiname:
MI01253R09DE_0114.pdf
-
-
-
Hersteller Information (MI)
Herstellerinformation nach NAMUR NE53
“Webserver via USB” für
Graphic Data Manager Ecograph T, RSG35
Advanced Data Manager Memograph M, RSG45EN DE 21/12/2017Sprache:
Deutsch
Version:
21/12/2017
Dateigröße:
168.4 KB
Dateiname:
MI01420R09DE_0117.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Tubusbefestigung kurz (1 Stück)
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1271035184 -
-
Dichtung Gehäuse RSG35
-
Dichtung
ZeichnungsnummerBestellcode1171155329 -
-
Tubus RSG35/RSG45
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode171273443 -
-
Rückwand RSG35, belasert
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcode1771389871 -
-
Klemme steckbar 9pol. FMC1,5/9-ST-3,5
-
Klemmen
ZeichnungsnummerBestellcode1371037363 -
-
Klemme steckbar 3pol. FKC2,5/3-ST-5,08
-
Klemmen
ZeichnungsnummerBestellcode1371037408 -
-
Klemme steckbar 4pol. FKC2,5/4-ST-5,08
-
Klemmen
ZeichnungsnummerBestellcode1371037410 -
-
Klemme steckbar 6pol. FKC2,5/6-ST-5,08
-
Klemmen
ZeichnungsnummerBestellcode1371037411 -
-
Klemme steckbar 3pol "N L PE" RM5.08
-
Klemmen
ZeichnungsnummerBestellcode1371123475 -
-
Klemme steckbar 6-pol. FMC1,5/6-ST-3,5
-
Klemmen
ZeichnungsnummerBestellcode1351009211 -
-
Batterie Lithium 3V 1/2AA
-
Elektronik
ZeichnungsnummerBestellcode1950030554 -
-
Ersatzteile RSG35
-
weitere Teile
BestellcodeXPR0007- -
-
CPU + Software RSG35
-
Elektronik
ZeichnungsnummerBestellcode19XPR0008- -
-
Field Data Manager Software MS20
-
weitere Teile
BestellcodeMS20- -
-
Field Data Manager Software MS21
-
weitere Teile
BestellcodeMS21- -
-
Dienstleistung
BestellcodeDIENST- -
Speicherkarte SD 1GB neutral
ZeichnungsnummerBestellcode1971187780 -
Software RSG35 (Freigabecode)
BestellcodeXPR0009- -
Zubehör RXU10
BestellcodeRXU10-
