Spezifikation im Überblick
-
Genauigkeit
-50...75 °C: <0,5 K
(-58...167 °F: <0,9 °F)
75...150 °C: <0,65 K
(167...302 °F: <1,2 °F) -
Arbeitsbereich
-50...150 °C (-58...302 °F)
Anwendungsgebiet
Kosteneffizienz, optimale Raumausnutzung, zuverlässiger Betrieb sowie einfache Inbetriebnahme kennzeichnen moderne Prozessmesstechnik. Dieses Gerät erfüllt die Anforderungen in der Lebensmittel & Life Science Branche beispielhaft. Für die sichere Überwachung von Prozesstemperaturen kann zwischen einem bzw. zwei Schaltausgängen oder einem Schalt- und standardisiertem Analogausgang ausgewählt werden. Eine große Auswahl an hygienischen Prozessanschlüssen führt zudem zu flexibler Anwendbarkeit.

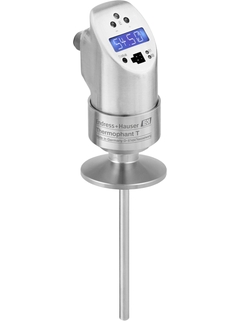

Temperaturschalter zur Überwachung, Anzeige und Regelung von Prozesstemperaturen im Bereich von -50 °C bis 150 °C, optional für TTR35 mit Halsrohr: -50 °C bis 200 °C. Thermophant T TTR35 - für hygienische Anwendungen.
Elektronikvarianten:
Ein PNP-Schaltausgang
Zwei PNP-Schaltausgänge
2 x PNP-Schaltausgänge oder ein PNP-Schaltausgang und 4 bis 20 mA Ausgang (aktiv)
Vorteile
Integrierte Schaltelektronik für eine dezentrale und wirtschaftliche Überwachung und Regelung von Prozessen
3A-Kennzeichnung
Funktionskontrolle und Information vor Ort durch LEDs und Digitalanzeige
Langzeitstabiler Temperatursensor aus Platin (Pt100 Kl. A nach IEC 60751)
Hohe Genauigkeit im gesamten Umgebungstemperaturbereich und kurze Ansprechzeit
Bedienung und Visualisierung auch mit PC und Konfigurationssoftware ReadWin® 2000 oder FieldCare
DESINA-konform
Fundamental Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
