Spezifikation im Überblick
-
Genauigkeit
Klasse 2 nach IEC 60584
ASTM E230 und ANSI MC 96.1
IEC/Class A
IEC/Class AA -
Ansprechzeit
abhängig vom Aufbau:
TC:
t50 = 2 s
t90 = 5 s
RTD:
t50 = 0,8s
t90 = 2s -
Max. Prozessdruck (statisch)
bei 20 °C: 200 bar (2900 psi)
-
Arbeitsbereich
Typ K:
max. 1.150 °C
(max. 2.102 °F)
Typ J:
max. 720 °C
(max. 1.328 °F)
Typ N:
max. 1.100 °C
(max. 2.012 °F)
Pt100:
-200...600 °C
(-328…1.112 °F)
Pt100 WW:
-200...600 °C
(-328…1.112 °F)
Pt100 TF:
-50…400 °C
(-58...752 °F)
Pt100 iTHERM StrongSens:
-50…500 °C
(-58...932 °F) -
Max. Eintauchlänge auf Anfrage
bis 30.000,00 mm (1181'')
Anwendungsgebiet

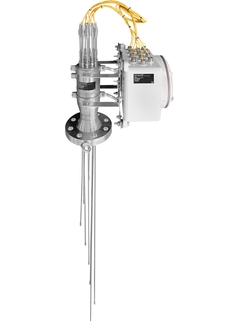

iTHERM TMS02 MultiSens Flex kann für verschiedene Anwendungen angepasst werden: Biegbar zu einem 3D-Layout, liefert er ein komplettes Temperaturprofil mit nur einem Prozessanschluss. Das Gerät ist mit oder ohne Schutzrohr konfigurierbar für optimale Ansprechzeiten, mechanische Festigkeit oder Austauschbarkeit der Sensoren. Es ist mit TC/RTD-Technologie oder mit unserem iTHERM StrongSens Messeinsatz erhältlich und verfügt über eine fortschrittliche Diagnosekammer für zusätzliche Sicherheit.
Petrochemische Industrie
Schwierige chemische Prozesse
Vorteile
-
Unendliche Möglichkeiten zur Anordnung und Verteilung der 3D-Sensoren - für jede Konfiguration zur Prozessüberwachung
-
Hohes Maß an Anpassbarkeit dank modularer Produktbauform für einfache Installation, Prozessintegration und Instandhaltung
-
Der Messeinsatz bietet ein hohes Maß an Prozesskompatibilität gemäß IEC 60584, ASTM E230 und IEC 60751
-
Einhaltung verschiedener Zündschutzarten für den Einsatz in explosionsgefährdeten Bereichen, um eine umfassende und einfache Prozessintegration zu ermöglichen
-
Diagnosekammer als sekundäre Prozessbarriere für zusätzliche Sicherheit, geeignet zur Drucküberwachung für vorausschauende Wartung durch fortschrittliche Diagnostik
